Владислав Еремеев

Данные разных серий испытаний, организованных В. Еремеевым 2006-2009гг. Москва.
Испытания проводились в частности в испытательной лаборатории ОАО Канат г. Коломна.

Важно понимать, что прочность  рассматриваемой системы намного больше зависит от характеристик веревки. В тестах использовалась веревка Коломенская ВСС 24-прядная, фактически соответствующая требованиям стандарта для мало растяжимых веревок ЕН 1891А. При использовании  других веревок, с менее прочной оплеткой, и не предназначенных для людского применения — результаты могут отличаться от полученных в худшую сторону.

Наименование устройства, производитель

Статические тесты

Динамические тесты

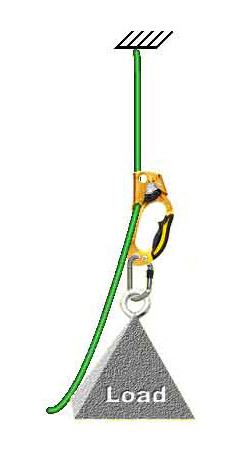

Статическая нагрузка
начала снятия оплетки с веревки (или, в оговоренных случаях, разрушения устройства), кгс

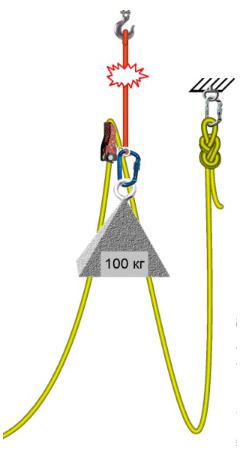

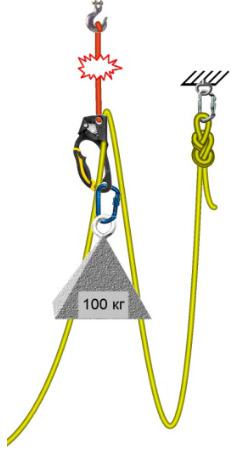

Пиковая динамическая нагрузка
при сбросе груза 100 кг с фактором падения FF= 1, с высоты 1,5м.

Веревка, мм

Сила рывка, кН

Интервал снятия оплетки (или другое − если оговорено), м

Веревка
10 мм
Веревка
11 мм
Жумар ASCENSION Petzl

575

650

10

4,21

0,8

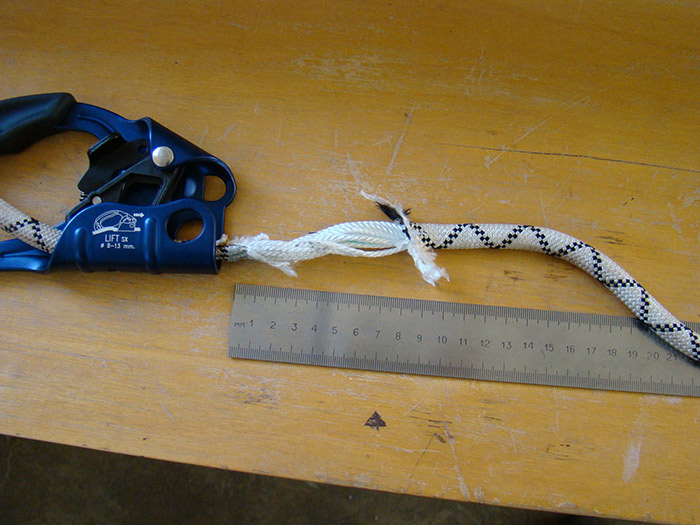

Жумар KONG LIFT

575



10

4,43

1,2

Жумар ANTHRON AD-10

633

690 − разрушение
устройства с
предшествующим скачкообразным
перескакиванием
при 300)

11

4,5

0,65

Жумар AQ

550 сопутствующее многократное
скачкообразное перескакивание

11

4,85 Перескакивание!

1,3

Жумар Вертикаль 2008г.

593 − разрушение устройства







Жумар Вертикаль 2009г.







6,1

1,4

Жумар Венто 12078407

548



10

3,18

1,7

TIBLOC  Petzl
с овальным карабином

710



11

6,55

1,2

ASAP Petzl («схватившийся»)

696



11

4,99

0,55

ASAP Petzl с ASAP’SORBER 40 см





10

5,73 Веревка не повреждена. Амортизатор разорвался не полностью.



Наименование устройства, производитель

Статические тесты

Динамические тесты

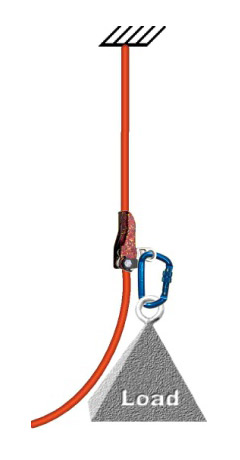

Статическая нагрузка
начала проскальзывания, кгс

Пиковая динамическая нагрузка
при сбросе груза 100 кг с фактором падения FF= 1, с высоты 1,5м

Веревка, мм

Веревка, мм

Сила рывка, кН

Интервал проскальзывания,  м

SHUNT Petzl

10

163 кгс − проскальзывание без повреждения веревки

10

2,95

более 2,0 м

SHUNT Petzl на двух равнонагруженных веревках

10

500 кгс монотонное проскаль-зывание без повреждения веревки.







11

630 кгс − выскакивание одной из веревок из устройства, деформации корпуса устройства

SHUNT Petzl  на двух неравнонагружен-ных веревках

11

510 кгс − выскакивание одной из веревок из устройства,  деформации корпуса устройства







MICROCENDER Petzl

10

264  кгс − проскальзывание без повреждения веревки

11

3,7

0,8

Капля Венто

10

245 кгс − проскальзывание без повреждения веревки

10

3,78

0,7

Капля Венто (высота сброса 2.0м)



11

В одном тесте из 3-х устройство сняло оплетку на интервале 0,3м.

Ручка Урал-Альп 10-31 б\у, незначительно протертая

10

1,35. Падение груза на землю. Перед тестом проблемы с фиксацией устройства с грузом на веревке.

Зажим Automatik & manual rope grab
MILLER (МФ-51)

11

4,5

1,38-снятие оплетки

Груз ударился о землю.


Дополнительные  статические  тесты с  Жумаром Ascension Petzl

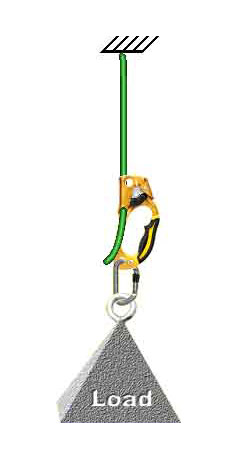

Рис.1 Рис.2

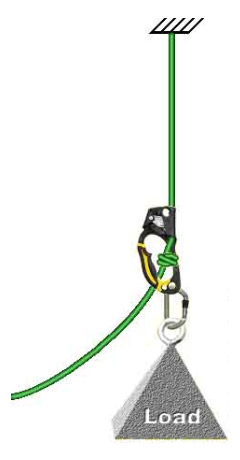

Рис.2  Жумар установлен на веревке сразу над узлом «баррел».

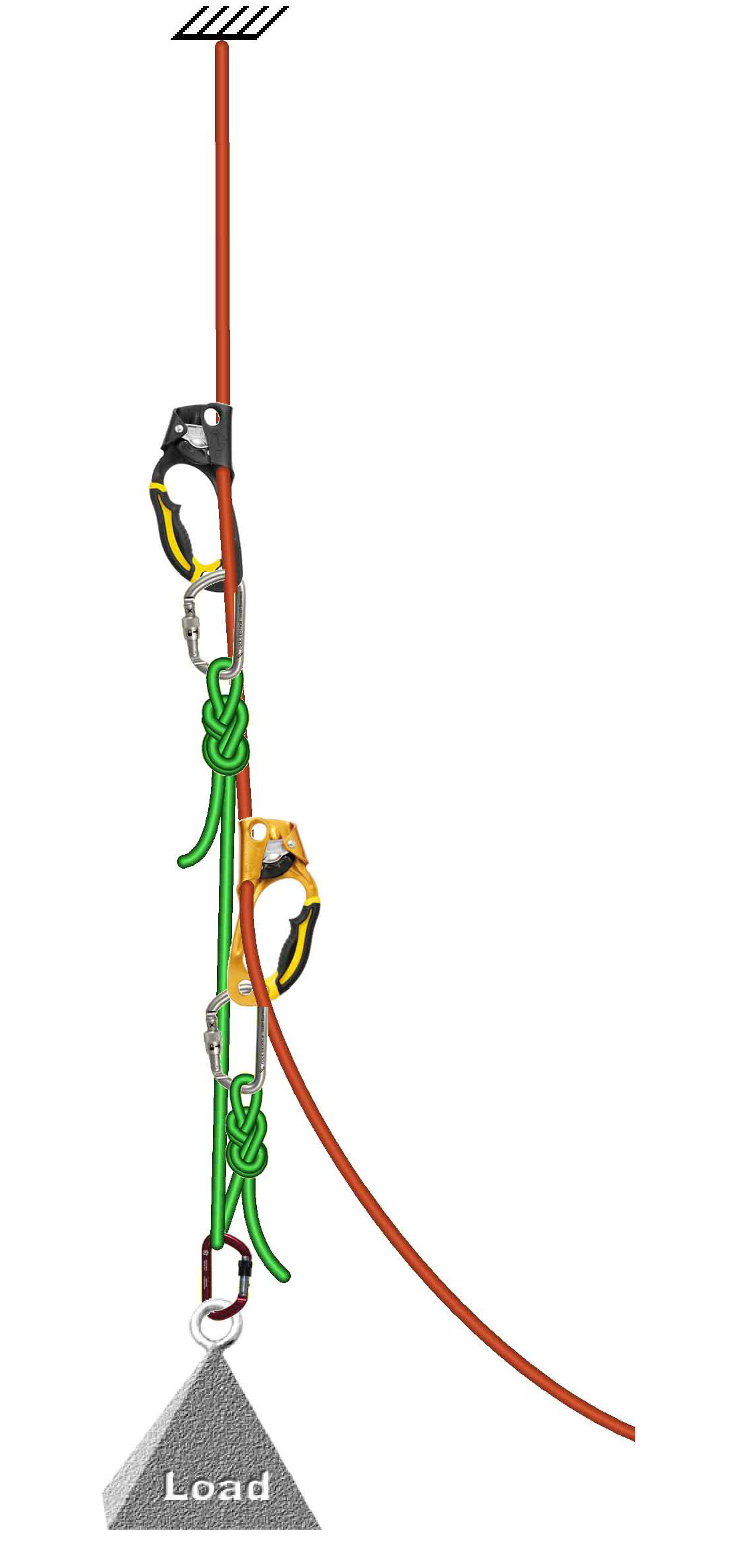

Рис.3 Два жумара установлены в 30 см один под другим и соединены провисающим отрезком веревки (саморегулирующейся петлей), за которую и прикладывается нагрузка.

Дополнительные конфигурации

Статическая нагрузка начала  снятия оплетки с веревки, кгс

Веревка 10 мм

Веревка 11 мм

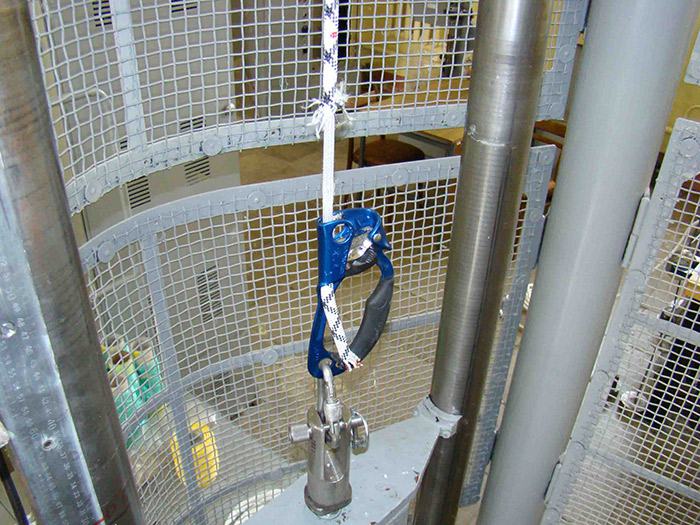

Жумар ASCENSION Petzl, установленный в 20 см над концом обрезанной веревки

545 (веревка 1 год б/у)

648 (предшествовало скачкообразное перескакивание при 620 кгс)

Жумар ASCENSION Petzl, под устройством завязан узел

600 Разрушение устройства при 1200 кгс !!

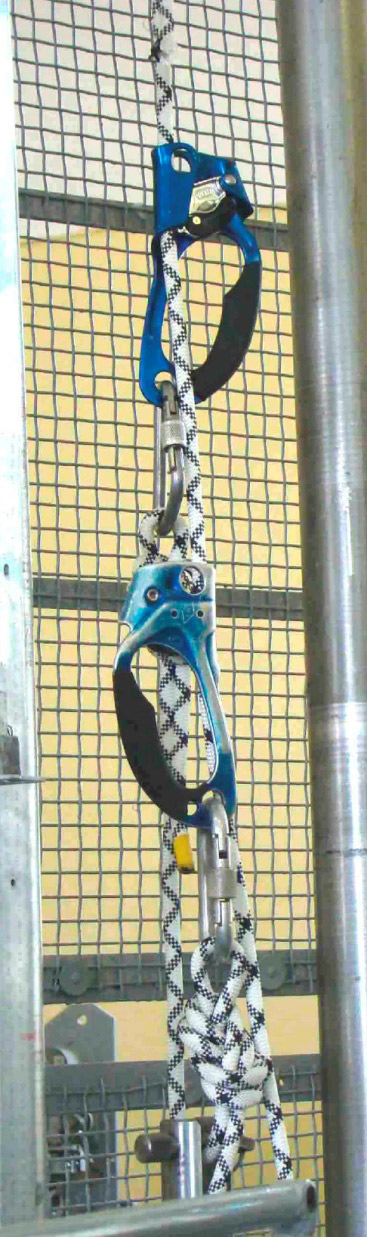

Два ASCENSION, установленные в 30 см один под другим, нагружаются за саморегулирующуюся  петлю



1125 (снятие оплетки верхним жумаром)
