Влияние старения и износа веревки на её прочность
Наш телефон: 7 (495) 648-6593 Email: alpsvet@list.ru

Влияние старения и износа веревки на её прочность*

« Вернуться в список

Владислав Еремеев

*данные с уверенностью справедливы только для веревки ВСС ОАО Канат г. Коломна.

В проведенных тестах исследовалась коломенская веревка ВСС 24-прядная, бухты (отрезки) веревки с известной историей эксплуатации (использовавшиеся непосредственно автором отчета) и имеющимся паспортом производителя. Также исследовался рыболовный фал касимовского завода, аналогичный коломенскому.

Тесты вполне обоснованно показывают, что потери прочности коломенской веревки при нормальной эксплуатации происходят главным образом в течении первых 6-12 месяцев использования и достигают 27-44% (т.е. остаточная прочность веревки 56-73% от первоначальной). При дальнейшем использовании потеря  прочности происходит незначительная, видимо примерно 5% в год. При  хранении без использования новая веревка теряет за год порядка 7-11% от своей первоначальной прочности.

При интенсивном использовании в спелеологии, навешенная на 3 года в пещере веревка, испытавшая не менее 300 человеко-спусков (подъемов) потеряла до 60 % своей прочности.

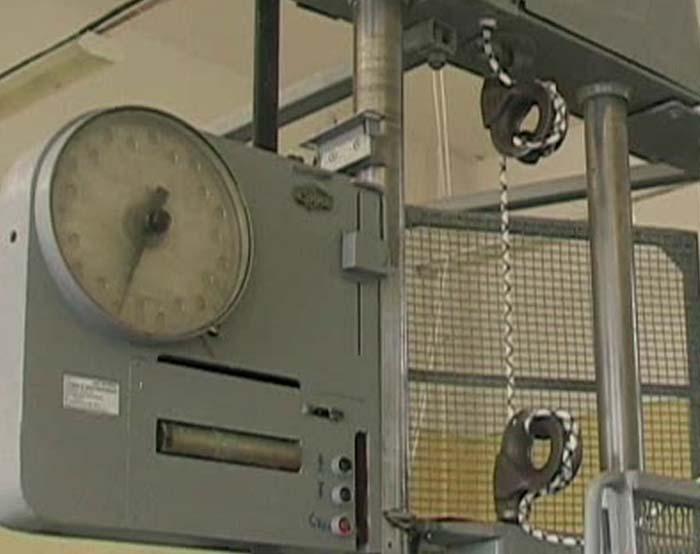

№ исп.

Испытуемая веревка

Усилие разрыва, кгс

Потеря проч-ности веревки в  %

новой веревки по данным лабораторных испытаний производителя

тести-руемого образца веревки
К1-18

ВСС Коломна статическая 10 мм; После покупки замачивалась и высушивалась. (изготовлена февраль 2007 партия 28). Б\у 1 год средней интенсивности эксплуатации в промальпе , людское применение.

3124 (сдвиг оплетки 6,0 мм; коэф. узловязания 0,8; МДН при F=0,3 –5,3)

1760

44

К1-26



Веревка ВСС Коломна статическая 11 мм, новая, после замачивания и высыхания.

(изготовлена декабрь 2007 г, партия 223)

3176 (сдвиг оплетки 6,0 мм; коэф. узловязания 1,0; МДН при F=0,3 --5,4 кН)

2840



11



К2

2960

7

К2

2910

8

К2

Такая же, замоченная и высушенная перед испытаниями

2800

12

К2

Такая же веревка, но б\у пол-года средне-интенсивности в промальпе в качестве людской

2230

30

К2

2310

27

К1-27

ВСС Коломна динамическая 11 мм, 1,5 года хранения и пол-года интенсивной экспл. в промальпе в качестве грузовой; испытала множественные рывки при задержании груза 50-100 кг с протравливанием). (изготовлена апрель 2006г., партия 63)

2594 (коэф. узловязания—0,8)


1400


46

П1-6

То же, использ. в промальпе средней интенсивн. в качестве людской и грузовой

1700

34

П1-7

>1850

29

К1-28

ВСС Коломна статическая 11 мм, б/у 2 года средней интенсивности эксплуатации в промальпе в качестве людской. (Изготовлена в августе 2005 г, партия 131)

3056
(коэф. узловязания 1,0)

2150

30

К2 Такая же веревка, но интенсивно использовавшаяся в промальпе в качестве людской >2100
К2 1940 36
К2 1720 44
П1-19 Такая же веревка, но интенсивно использовавшаяся в промальпе в качестве людской. Мокрая (24 часа). 1750 43
П1-15 Такая же веревка, но использовавшаяся редко в качестве людской и 4 раза для натяжения троллеев (переправ) 2670 13
П2-16 >2300
П2-18 То же, мокрая (24 часа) 2540 17
К2 ВСС Коломна статическая 10 мм, новая. Выпуска 10.2008 2823 2710
К2 2900
П1-1 Рыболовный шнур Касимовский 10 мм выпуск 05.1997, интенсивно экспл. в п/а в качестве людской 2 мес. каждый год, 11 лет 980
П1-2 1000
К2 1060
К2 1020
П1-3 Рыболовный шнур Касимовский 10 мм 1999 г, б\у 2,5 года  и с 04.2002 по 08.2008 висевший на колокольне 1160
П1-4 890
К2 1160
К2 1090
П1-5 То же –мокрая (24 часа) 1230
П1-8 ВСС стат. 10мм с 2005 по 2008 год навешенная в пещере Воронья; более 300 раз по ней поднимались или спускались. 1100
П1-9 1270
П1-10 1360
К2 1110
К2 1080
К2 1240
П1-11 То же мокрая (24 часа) 1200
-12 1160
П1-13 Та же веревка с неразвязываемым узлом «восьмерка» в месте промежуточного закрепления (перестежки). Два образца. 1300
К2 1300
